Провод обмоточный (эмальпровод) в Таразе
Провод обмоточный (эмальпровод) и другие товары можно приобрести в компании «Снабтехмет» в Таразе. На сайте представлен широкий ассортимент товаров. Все представленные в разделе «Провод обмоточный (эмальпровод) » изделия отвечают высоким стандартам качества. Реализуем оптовые и розничные продажи по низким ценам. Доставка по Казахстану и соседним странам быстро и в установленные договором сроки. Вы всегда можете сделать заказ, уточнить условия доставки и актуальные цены по телефону +7 (726) 294-12-71 или написав нам на электронную почту taraz@snabtechmet.kz.
Содержание:
- Обмоточный провод: назначение и особенности
- Классификация обмоточных проводов
- Медные обмоточные провода
- Алюминиевые обмоточные провода
- Типы изоляции и их характеристики
- Технические параметры и маркировка
- Технология производства
- Области применения
- Критерии выбора
- Особенности монтажа
- Требования безопасности
Обмоточный провод: назначение и особенности
Обмоточный провод — это специальный проводник с изоляцией, предназначенный для создания обмоток электрических машин, трансформаторов и других электромагнитных устройств. В Казахстане этот продукт широко используется в энергетике, промышленности и ремонтном секторе.
Основные требования к обмоточным проводам:
- Высокая электропроводность (до 58 МСм/м для меди)
- Термостойкость изоляции (от 105°C до 240°C)
- Механическая прочность на растяжение (120-400 Н/мм²)
- Устойчивость к вибрациям и перегибам
- Химическая стойкость к маслам, кислотам и растворителям
Классификация обмоточных проводов
Согласно ГОСТ 6323-79 и международным стандартам IEC 60317, обмоточные провода делятся на:
| Критерий | Типы | Характеристики |
|---|---|---|
| По материалу жилы | Медные, алюминиевые, биметаллические | Медь - лучшая проводимость, алюминий - легче и дешевле |
| По форме сечения | Круглые, прямоугольные, фольгированные | Прямоугольные - для плотных обмоток |
| По типу изоляции | Эмалевая, волокнистая, комбинированная | Эмаль - тонкая изоляция, волокно - термостойкость |
| По термостойкости | Классы Y, A, E, B, F, H, C | От 90°C (Y) до 240°C (C) |
Медные обмоточные провода
Медные провода составляют около 70% рынка обмоточных проводов в Казахстане благодаря оптимальному сочетанию свойств:
Физические свойства
- Удельное сопротивление: 0,01724 Ом·мм²/м
- Плотность: 8,96 г/см³
- Температура плавления: 1083°C
Механические параметры
- Предел прочности: 200-400 МПа
- Относительное удлинение: 15-40%
- Твердость: 35-120 HV
Эксплуатационные характеристики
- Срок службы: 15-25 лет
- Рабочая температура: до 180°C
- Стойкость к коррозии: высокая
Алюминиевые обмоточные провода
Алюминиевые провода применяются в 30% случаев, преимущественно в крупногабаритном оборудовании:
- Преимущества:
- Меньший вес (плотность 2,7 г/см³)
- Более низкая стоимость
- Устойчивость к окислению
- Недостатки:
- На 60% выше удельное сопротивление
- Меньшая механическая прочность
- Сложность пайки
Типы изоляции и их характеристики
Эмалевая изоляция
- Толщина: 0,01-0,05 мм
- Материалы: полиуретан, полиэфиримид, полиамид-имид
- Классы нагревостойкости: B (130°C), F (155°C), H (180°C)
Волокнистая изоляция
- Толщина: 0,1-0,5 мм
- Материалы: хлопок, стекловолокно, асбест
- Классы нагревостойкости: Y (90°C), A (105°C), E (120°C)
Комбинированная изоляция
- Толщина: 0,15-0,8 мм
- Сочетание: эмаль + шелк/стекловолокно
- Классы нагревостойкости: B-F (130-155°C)
Технические параметры и маркировка
Стандартная маркировка обмоточных проводов включает:
- Материал жилы:
- М - медь
- А - алюминий
- Тип изоляции:
- П - эмалевая
- Ш - шелковая
- С - стекловолокно
- Диаметр/сечение (в мм или мм²)
- Класс нагревостойкости
Пример: ПЭТ-155 1,0 — провод эмалированный теплостойкий, класс F (155°C), диаметр 1,0 мм
Технология производства
Процесс изготовления обмоточных проводов включает несколько этапов:
- Волочение — уменьшение диаметра жилы до нужного размера
- Отжиг — восстановление пластичности меди
- Нанесение изоляции:
- Эмалирование — многократное нанесение и полимеризация лака
- Обмотка волокнистыми материалами
- Контроль качества:
- Испытание на пробой (500-3000 В)
- Проверка эластичности изоляции
- Измерение сопротивления
Области применения
Электротехника
- Трансформаторы (силовые, измерительные)
- Электрические машины (двигатели, генераторы)
- Дроссели и катушки индуктивности
Промышленность
- Станки и оборудование
- Подъемные механизмы
- Насосы и компрессоры
Бытовая техника
- Холодильники и кондиционеры
- Стиральные машины
- Микроволновые печи
Критерии выбора
При подборе обмоточного провода учитывают:
| Фактор | Рекомендации |
|---|---|
| Рабочее напряжение | Запас по напряжению пробоя 2-3 раза |
| Температура | Класс изоляции на 20-30°C выше рабочей |
| Механические нагрузки | Выбор по устойчивости к вибрациям |
| Среда эксплуатации | Химическая стойкость изоляции |
Особенности монтажа
При работе с обмоточными проводами необходимо:
- Соблюдать минимальные радиусы изгиба (3-5 диаметров)
- Использовать правильный инструмент для зачистки
- Применять специальные паяльные составы
- Обеспечивать равномерное натяжение при намотке
- Защищать изоляцию от повреждений
Требования безопасности
Обмоточные провода должны соответствовать:
- ГОСТ 6323-79 (технические условия)
- ПУЭ 7 (правила устройства электроустановок)
- ТР ТС 004/2011 (техрегламент Таможенного союза)
- МЭК 60317 (международные стандарты)
В компании «Снабтехмет» от прибытия до отгрузки специалисты строго следят за качеством металлопроката. Вся продукция сертифицирована и имеет все подтверждающие документы.
Для связи со специалистом достаточно заполнить форму обратной связи на нашем сайте. И уже в ближайшее время с Вами свяжется наш специалист. Также можете позвонить по номеру телефона +7 (726) 294-12-71 или отправить письмо на электронную почту taraz@snabtechmet.kz.
Похожие категории

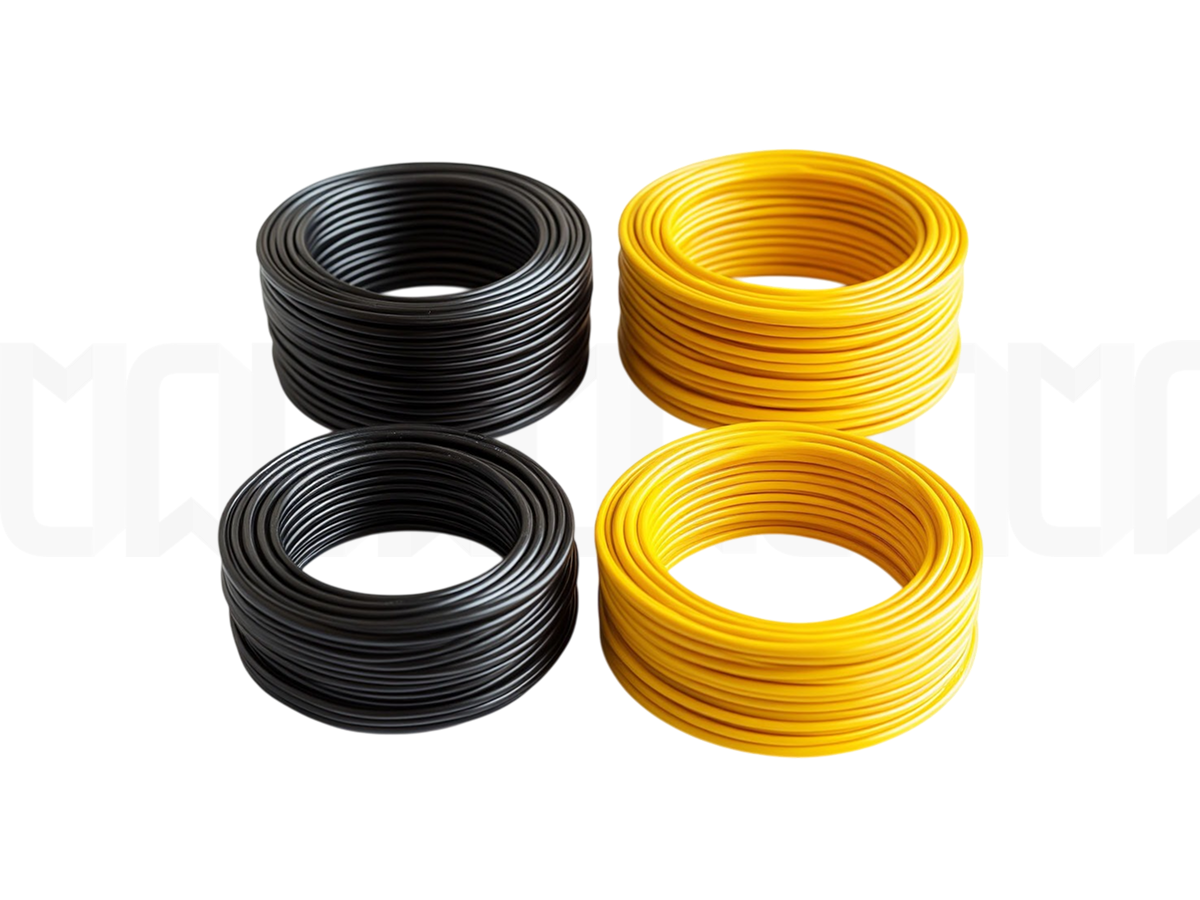

Кабель шахтный
